產品分類
聯系我們
- 濟寧市天獅涂料有限公司
- 地址:山東濟寧魚臺東外環路開發
- 手機：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網址：http://www.sunnyrealm.cn/

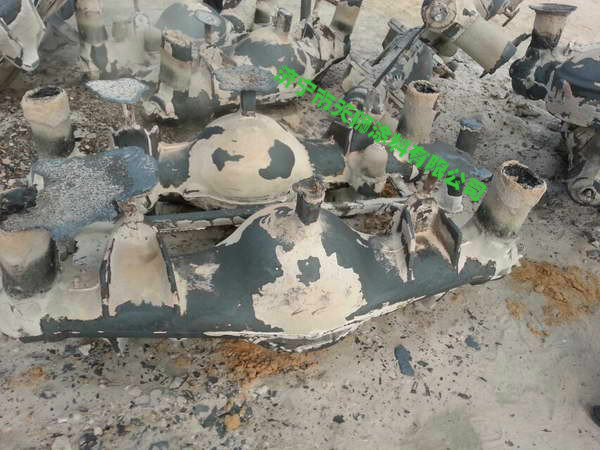

消失模涂料研究進展中作用
消失模涂料研究進展中作用
本文綜述近年來國內外消失模涂料的研究成果，其中包括一些日本專利配方，供鑄造涂料研制同行參考。
目前國內生產消失模涂料的工廠雖然已有不少，但其產品性能與國外名牌產品相比仍有一定差距。消失模鑄件的氣孔和夾渣缺陷仍占有一定的比率。本文綜述國內外近年來的研究成果和專利技術，旨在與同行們互相交流，共同促進，為提高消失模鑄件的成品率提供一些經驗。
1 鑄鐵用消失模涂料
內蒙古工學院朱征等研究了超細粉在消失模涂料中的作用，通過正交試驗證明，在1250目超細石英粉100%的涂料中，當膨潤土為3.5%，CMC為0.45%，白乳膠為4%時，懸浮率達到98%以上。涂層強度達到946kPa，但與含io026 270目的石英粉涂料相比，涂層透氣性下降了65%。根據我們的經驗，超細粉的數量不宜超過粉料總量的10%，否則難以保證涂層的透氣性。
四川大學劉振偉等研究了不同耐火骨料對消失模涂料性能的影響。研究指出，在（質量分數，%）鈣基膨潤土4、白乳膠3、CMC O．5的情況下，石英粉涂料的懸浮性最好，棕剛玉涂料的懸浮性最差。鋁礬土涂料的透氣性最好，石英粉涂料次之，棕剛玉涂料最差。
昆明理工大學蔣業華等研究了耐火骨料粒度分布時對消失模涂料性能的影響。研究指出，在耐火骨料粒形相同的情況下，粒度分布越集中，涂料的透氣性越高，粒度越分散，涂料結構越致密，透氣性越低。
上海交通大學吳國華等研究了凹凸棒黏土對消失模涂料流變性的影響，研究表明，水基消失模涂料中，加入（質量）2%的凹凸棒黏土，可使涂料的流變性大為改善。
攀枝花學院周洪研究了黃麻纖維對消失模涂料透氣性和強度的影響，采用的涂料配方為（質量分數，%）：石英粉100，氧化鐵6、鈉基膨潤土3、CMC 0.2、白乳膠6、糊精2、水玻璃0.
25、黃麻纖維0.2～0.5、水適量，研究表明，黃麻纖維涂料有效地（長Imm左右）消除了鏈輪軸的氣孔缺陷，涂料易燒結，剝離性良好。
內蒙古工業大學劉向東等研究了鑄件PVAc對水基消失模涂料強度的影響，采用的涂料配方為（質量分數，%）：石英粉20，膨潤土3．O、PVAc2.5～4．O、CMC O．45。研究表明，當
- 上一篇內容: 消失模涂料影響涂料的脫落性能
- 下一篇內容: 消失模涂料的作用及對其性能的要求
