- 濟(jì)寧市天獅涂料有限公司
- 地址:山東濟(jì)寧魚(yú)臺(tái)東外環(huán)路開(kāi)發(fā)
- 手機(jī)：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網(wǎng)址：http://www.sunnyrealm.cn/
消失模涂料涂料黏度和密度是影響其質(zhì)量和性能的重要參數(shù)。黏度表示涂料流動(dòng)時(shí)產(chǎn)生的內(nèi)摩擦力的大小，決定涂料的附著力和涂層的厚度以及涂層的均勻性；消失模涂料密度表示單位體積內(nèi)的質(zhì)量，很大程度上影響涂層的致密性。在消失模鑄造工藝中，為了在塑料模樣的表面上獲得兼有良好透氣性和抗黏砂性的涂層，必須經(jīng)常檢測(cè)涂料的黏度和密度。
(1)本發(fā)明的涂料由骨料、水和若干黏結(jié)劑組成。骨料有許多細(xì)孔，能吸附澆注時(shí)由消失模發(fā)生的熱分解氣體。骨料、石英、氧化鋯、堇青石等陶瓷的1種或2種以上的化合物組成。具有細(xì)孑L的骨料的比表面積增大為10～300m2／g，例如約100m2／g。
(2)骨料的場(chǎng)合為具有細(xì)孑L的骨料可按圖1所示的程序制備。在圖1中，準(zhǔn)備天然礦物鋁土礦．用氫氧化鈉溶液溶解，成為鋁酸鈉。然后，按工序2用酸中和．成為AI(OH)：再按工序3加水到氫氧化鋁中，成為漿狀后，在氣流干燥機(jī)中除去水分。成為(Al：()：+)的一次粒子。這時(shí)，除去Al(()H)。消失模涂料基后的場(chǎng)所留下細(xì)孔(0．01btm的程度)，如圖la所示。然后，按工序4形成氧化鋁凝聚粒子，如圖1b所示。接著，按工序5在800℃～1200。C臨時(shí)燒結(jié)，成為具有細(xì)孔的氧化鋁粒子。由于這種燒結(jié)，如圖lc一1、圖1c一2所示．兩個(gè)以上的粒二產(chǎn)相同．粒子中很細(xì)的孔合并成長(zhǎng)，粒子間一部分空隙成為細(xì)孔。這樣的細(xì)孔約成長(zhǎng)為0．I”m。這種場(chǎng)合合并成長(zhǎng)后的氧化鋁的直徑為0．2～0．5mm。在這里，由于當(dāng)燒結(jié)在約1400℃進(jìn)行時(shí)．空孔在粒子內(nèi)移動(dòng)，被擠出粒子外，如圖l a所示．成為無(wú)孔的氧化鋁粒子。本燒結(jié)的前階段停止。
將涂料加水稀釋成漿狀，由于聚苯乙烯等發(fā)泡樹(shù)脂模型從高黏度漿料中提起，使?jié){料涂布在模型表面上，并對(duì)提起時(shí)模型表面的涂膜進(jìn)行控制。
(3)鑄件的制造程序．如圖2所示．在工序11．由聚苯乙烯等發(fā)泡樹(shù)脂制造的模型，在工序1 2組裝。隨后序13按上述方法涂布涂料，在工序14進(jìn)行干燥。然后，在工序15把消失模放在砂箱中，在模型周?chē)钌啊Ｗ詈螅诠ば?6將金屬液針對(duì)消失模進(jìn)行澆注。

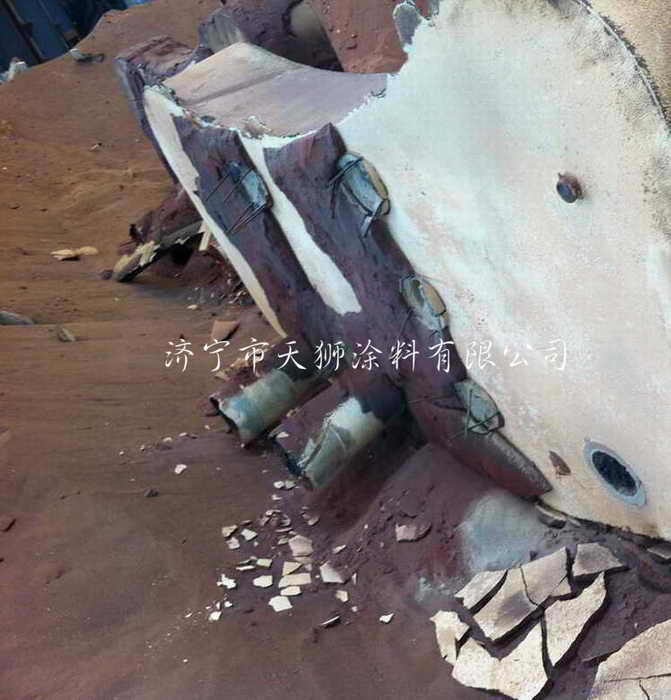

(4)澆注中的狀態(tài)．如圖3所示．消失模涂料的發(fā)泡樹(shù)脂被金屬液22熱分解而消失。消失的場(chǎng)所被金屬液充滿．鑄造成與模型形狀相同的產(chǎn)品。消失模2l中，消失模涂料接近金屬液的近旁部分23，依次地?zé)岱纸馊ァ４藭r(shí)的熱分解氣體，一部分通過(guò)骨料25的間隙26被抽吸到型砂2 1中．然后由砂層抽吸到大氣中。另一部分進(jìn)入骨料細(xì)孔27內(nèi)，被骨料吸附。因此，與以前的工藝相比，被骨料細(xì)孔吸附的部分，促進(jìn)了熱分解氣體的除去。因此，本發(fā)明有助于防止消失模鑄件氣缺陷。
- 上一篇內(nèi)容: 消失模涂料工序研制方法
- 下一篇內(nèi)容: 消失模涂料企業(yè)標(biāo)準(zhǔn)涂層附著性點(diǎn)數(shù)涂層耐磨性
