產品分類
聯(lián)系我們
- 濟寧市天獅涂料有限公司
- 地址:山東濟寧魚臺東外環(huán)路開發(fā)
- 手機：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網址：http://www.sunnyrealm.cn/

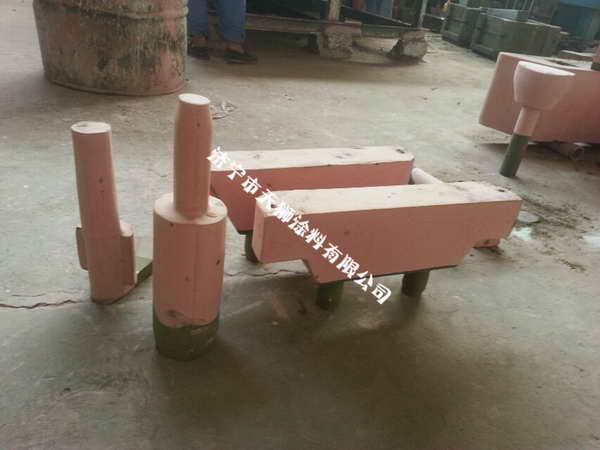

消失模涂料吸附能力涂層透氣性足
消失模涂料吸附能力涂層透氣性足
消失模涂料砂型鑄造涂層不同，消失模涂層既能隔離金屬液使其不粘砂，消失模涂料能泡沭模熱解的氣態(tài)和液態(tài)產物能通過涂層排出。岡此配制消失模涂料應確保其具有以下芒要性能：
1)涂掛。所謂涂掛性足指觸變性、屈服點、粘度、流平性，滴淌性等諸多工藝性能的綜合，把泡沫模浸入低速攪拌州均涂料中，再提起泡沫使，觀察涂層表【fli是否平整，是否均勻，是否達劍涂層厚度，是否有流淌，齟觀迅速地判斷涂淌性能之好壞。若浸掛一次，涂層J早約0．4～0．6n·r¨，不流淌，表而平整，拐角處少堆移{，極少滴淌．則涂料涂掛性就好。為減少涂料涂掛滴淌，以保證涂層厚度均勻，應采用較高性能的流變助劑，確保較高的低剪切粘度，這對于復雜內腔的鑄件尤為重要。
2)常溫和高溫慢度常溫強度是指涂料烘于后需承受加砂充填和造型震實時，耐十砂沖刷和摩擦的能力，通常以手搓涂層不掉粉為。甑常溫強度主要由涂料中的無機類黏結劑(如膨潤土)、訂機膠、硅溶膠和懸浮劑等起作用。高溫強度足指在高溫金屬液的作用下，涂層具有抗沖蝕、抗開裂和抗粘砂的能力。涂料的高溫強度主要由尤機鹽類高溫膠(如磷酸鹽和硫酸鹽)、硅酸鹽類l島溫膠(如磷酸二氫鋁、硫酸鋁、硅溶膠等)以及粘土類如凹凸棒土等提供保證。
3)涂層透氣。消失模涂料吸附能力。涂層透氣性足指在高溫金屬液的作用下，泡沫模裂解產qi的氣體在高溫下通過涂層排出。涂料高溫透氣。陀主要取決于骨料粒度和粒度集中程度以及骨料本身的性質，如鋁礬tI+1常有貫穿性通孔，透氣性會好監(jiān)．，耐火粉料顆粒(粒度多為200號篩)，其透氣性良好，若適、_!!j添加一定比例的鋁礬土粉，可進一步提高涂料透氣忭和吸附液態(tài)裂解產物的能力。：與然涂層透氣性還和涂料小有機黏結劑和增稠劑的加入量有關，剛為有機物燒火后即形成氣體通道。由于涂層的高溫透’i性幣¨吸附能力很難測定，生產中可以在同等澆注條件下比較不同涂料的棚問泡沫模樣，即澆速快的試樣其涂層透氣性和吸附能，乃就好，否則就差。
涂層越厚，其透氣性越差。但發(fā)現(xiàn)硅酸鉍涂料涂層厚度的成倍增加，澆注速度刃：術很快降低，酊上]．厚涂料也能澆出好鑄件，，其原因是硅酸銷涂料tj泡沫模裂解液體產物浸潤良好，吸附能力強，使部分泡沫材料在汽化之前以液態(tài)形式被吸附或被擠…涂層。例如，鑄鐵件剛從砂箱中倒出時，鑄件涂層常譬灰黑色，砂也逐漸變黑，說明泡沫液態(tài)產物被吸附到涂料巾。
推薦莢國Ashlat·d公r司評價涂層透氣性和吸附能力的檢測方法：采用loo號篩的不銹鋼網西80H¨，·圓片，將其浸入涂料中，取出后烘干制成涂料片；將涂料片放入特定的測量筒上(見圖5—19)，鹺緊或火緊，限與型砂透氣性測試儀相連(見圖5—20)，測m涂層由透氣值；隨后將涂料片稱重。
- 上一篇內容: 消失模涂料提供的保護作用與膜厚度成正比
- 下一篇內容: 消失模涂料還原型可剝離粘砂層與還原型涂料
