產品分類
聯系我們
- 濟寧市天獅涂料有限公司
- 地址:山東濟寧魚臺東外環路開發
- 手機：15264777878
- 電話：0537 - 6213420
- 傳真：0537 - 6087788
- 郵箱：410888310@qq.com
- 網址：http://www.sunnyrealm.cn/
消失模涂料造工藝模型組裝
消失模涂料造工藝模型組裝
1．泡沫塑料制模方法
對單件、小批生產，消失模涂料可采用板材加工制的塑料模型；當成批、大量生產時，普遍采用發泡成形制塑料模。
1)制模用原材料
目前消失模鑄造中泡沫塑料模用原材料有三種：聚苯乙烯(EPS)、聚甲基丙烯酸甲酯(EPMMA) EPS—EPMMA共聚物。
2)制塑料模
制塑料模發泡成形的工藝過程：含發泡劑珠粒的預發泡一熟化一在模具中發泡成形一干燥。預發使珠粒體積增大25～40倍，珠粒直徑增加3倍以上，再將預發珠粒填入模具中，蒸氣加熱發泡成形。
3)模型組裝
(1)模型粘結：較復雜的泡沫模若不能在一副模具內成形，需先將其進行分片，各片單獨用模具成形；再用膠粘劑將分片泡沫模型粘結組合成整體泡沫模型。

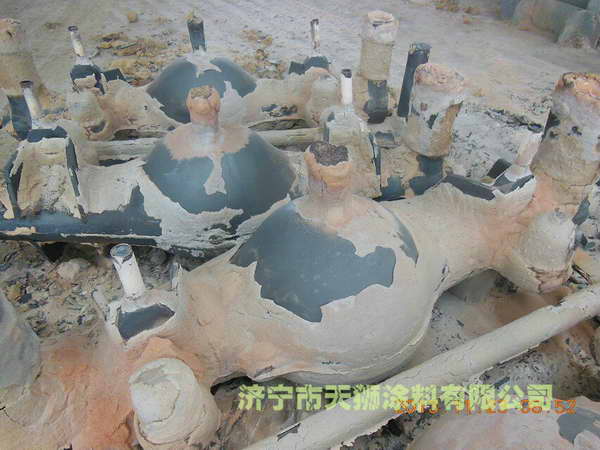

(2)組模型簇：將塑料模與澆注系統(直澆道)組裝成模型簇，組件越多，鑄件工藝出品率越高。鑄件簇見圖1．4．3。
2．消失模涂料
1)消失模涂料的作用
(1)保護泡沫塑料模，防止塑料模在運輸、填砂及振動時，塑料模損壞或變形；
(2)澆注時，涂層將金屬液與干砂分開，防止鑄件粘砂、塌箱；
13)涂層應能讓模型熱分解產物順利排出，防止鑄件產生氣孔、碳缺陷等。
2)消失模涂料的性能
涂料性能包括：強度、透氣性、耐火度、抗急冷急熱性、清理性、涂料涂掛性、滴淌性、懸浮性等，最主要的性能為強度、透氣性、涂掛性、滴淌性。
3)消失模涂料基本組成
消失模涂料基本組成包括：耐火材料、粘結劑、溶劑、表面活性劑、觸變劑、懸浮劑、附加物等。
4)上涂料
上涂料方法有浸入、雨淋、涂刷等。一般將塑料模型簇上涂料后在常溫或低于60℃下將涂料層干燥。
3．造型
將涂料層干燥后的塑料模型放入可抽真空的砂箱中造型，應邊填砂邊振動，振動最好是三維振動，振幅0．5～1．5ram，振動頻率50Hz，振動加速度9．8～19．6m／s，振動時間約60s。
4．澆注
見圖1．4．4和圖1．4．5。
1)澆注溫度
氣化模分解氣化是一個吸熱反應，會降低金屬液溫度。所以消失模鑄造澆注溫度應比砂型鑄造時高30～50℃。
- 上一篇內容: 消失模涂料提供的保護作用與膜厚度成正比
- 下一篇內容: 消失模涂料金屬型組成及典型配比
